Як правильно під’єднати акумуляторну батарею до джерела безперебійного живлення

Останнім часом питання енергонезалежності стало буденністю для багатьох українців, які намагаються забезпечити свій дім стабільним живленням під час відключень. Коли вбудованої батареї ДБЖ стає замало для тривалої роботи пристроїв, виникає потреба додати зовнішній акумулятор великої ємності https://deps.ua/ua/katalog/accumulators-batteries.html. Цей процес здається простим лише на перший погляд, адже помилки можуть призвести до виходу дорогого обладнання з ладу та навіть пожежі через коротке замикання. Щоб уникнути неприємностей та фінансових втрат, варто детально розібратися в технічних нюансах комутації силових кабелів та налаштуванні системи перед першим запуском.

Підготовка обладнання та перевірка сумісності

Перед тим як братися за інструменти, критично важливо переконатися, що напруга вашого акумулятора повністю відповідає технічним вимогам безперебійника, вказаним в інструкції або на корпусі пристрою. Якщо ваш ДБЖ розрахований на роботу з напругою 12 вольтів, то підключення 24-вольтової акумуляторної збірки миттєво спалить чутливу електроніку, а використання занадто тонких кабелів спричинить їх перегрів та плавлення ізоляції під навантаженням. Також зверніть особливу увагу на тип клем, оскільки поганий контакт у місцях з’єднання є найпоширенішою причиною втрати потужності та іскріння під час активної роботи інвертора. Щоб усе пройшло гладко, перевірте наявність усіх необхідних компонентів за наступним переліком.

• Силові мідні кабелі відповідного перерізу (зазвичай від 4 до 16 мм² залежно від потужності ДБЖ) з якісно обтиснутими наконечниками.

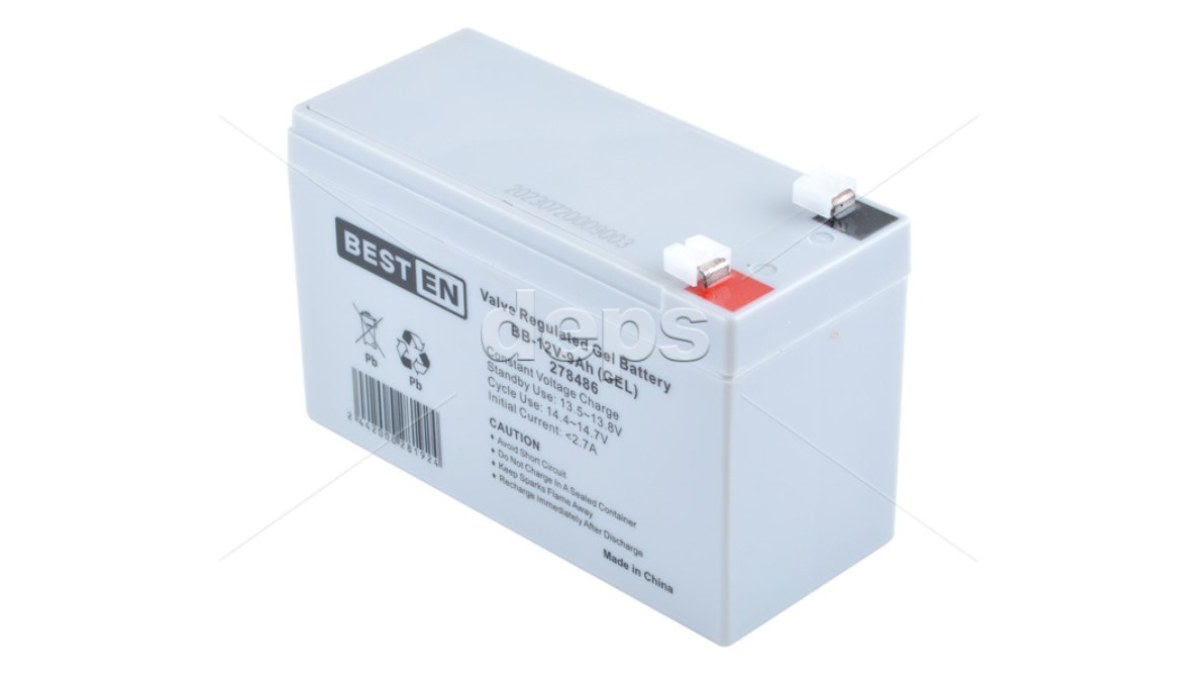

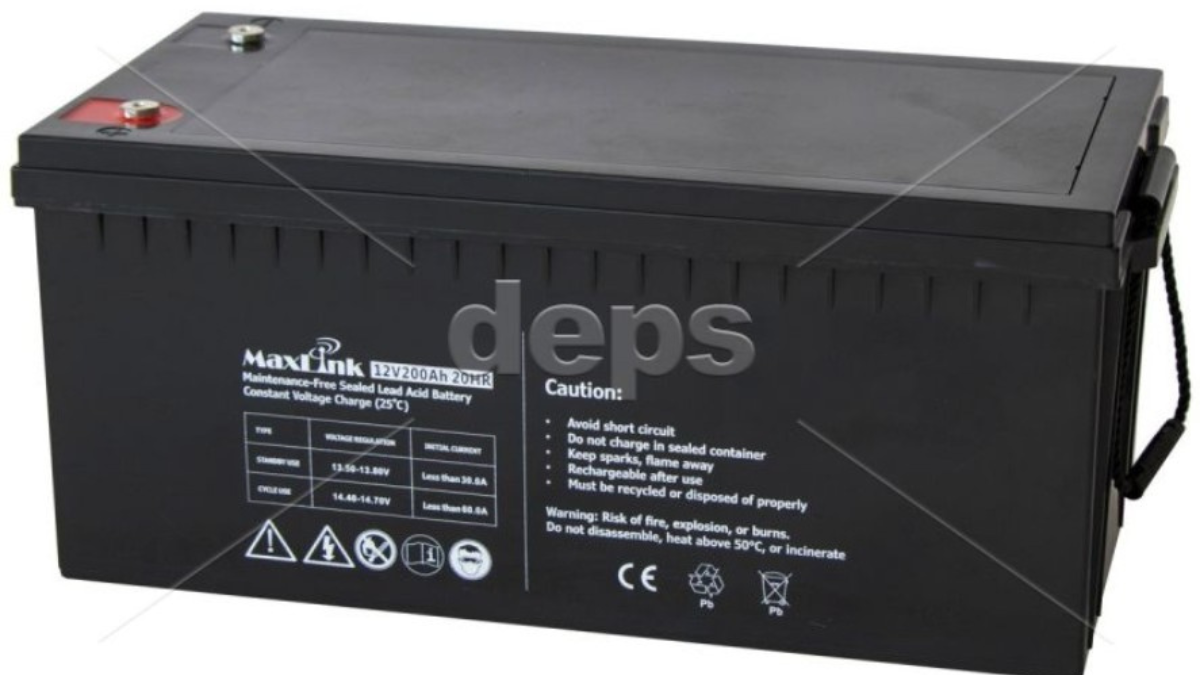

• Акумуляторна батарея типу AGM, GEL або LiFePO4 з відповідною номінальною напругою (12 В, 24 В і т.д.).
• Ізольований гайковий ключ або зручна викрутка для безпечної фіксації контактів.
• Плавкий запобіжник відповідного номіналу та тримач запобіжника, який бажано встановити на розрив плюсового дроту для захисту.

Зібравши цей набір, ви будете повністю готові до безпечного монтажу, мінімізувавши будь-які ризики випадкового пошкодження вашої домашньої техніки.

Покроковий процес з’єднання елементів

Сама процедура під’єднання вимагає максимальної уважності та дотримання чіткої послідовності дій, щоб уникнути появи іскор від випадкового замикання клем. Головне правило електрика в цьому випадку — суворо дотримуватися полярності, де червоний провід завжди йде до плюса, а чорний комутується з мінусом, і ніколи навпаки. Навіть короткочасна зворотна полярність (переплюсовка) може стати фатальною для внутрішніх схем зарядного пристрою безперебійника, тому не поспішайте і перевіряйте кольорове маркування двічі перед фінальною затяжкою болтів. Виконуйте дії в такому порядку для забезпечення максимальної безпеки:

1. Вимкніть ДБЖ, якщо він був увімкнений, та від'єднайте його від мережі 220 В.
2. Надійно закріпіть силові кабелі на відповідних клемах ДБЖ (плюс до плюса, мінус до мінуса).
3. Обережно під’єднайте червоний кабель до плюсової клеми акумулятора.
4. Як фінальний крок, обережно приєднайте чорний кабель до мінусової клеми акумулятора.
5. Після надійного з'єднання, увімкніть пристрій кнопкою «Start», а потім підключіть вилку до розетки 220 В.

Дотримання цього простого алгоритму дозволяє внутрішнім конденсаторам пристрою зарядитися плавно, уникаючи різких стрибків струму в момент контакту.

Важлива примітка щодо безпеки

Пам’ятайте, що при роботі з акумуляторами великої ємності та ДБЖ виникають високі струми, які можуть бути небезпечними. Дотримуйтесь цих порад:

• Ніколи не працюйте металевим інструментом, який може одночасно торкнутися обох клем акумулятора, щоб уникнути короткого замикання. Використовуйте інструменти з ізольованими ручками.
• Переконайтеся, що місце встановлення добре вентилюється, особливо якщо використовуються свинцево-кислотні акумулятори (AGM/GEL), які можуть виділяти невелику кількість водню під час заряджання.
• Обов'язково ізолюйте всі відкриті контакти та клеми після затягування, щоб уникнути випадкового дотику.

Таким чином ви збережете і вашу техніку, і ваше здоров’я.

Фінальна перевірка та експлуатація

Після успішної комутації всіх проводів обов’язково перевірте надійність механічних з’єднань, адже вібрації або нагрів можуть з часом послабити контакт. Якщо ваш інвертор має інформаційний дисплей, подивіться на показники вхідної напруги та рівень заряду батареї, щоб переконатися в коректності розпізнавання джерела енергії системою. Пам’ятайте, що правильна експлуатація також включає періодичний огляд клем на предмет окислення та контроль температури акумулятора під час тривалих циклів зарядки від мережі. Тільки так ваша система резервного живлення служитиме довго й надійно, оберігаючи комфорт та спокій у вашому домі.
